In de wereld van moderne elektronica waar veel op het spel staat, van de smartphone in uw zak tot de server die uw bedrijf aandrijft, is hitte de stille vijand. Prestatiebeperking, systeeminstabiliteit en voortijdige uitval zijn allemaal gevolgen van onvoldoende thermisch beheer. Hoe zorg je ervoor dat je kwetsbare componenten koel blijven onder druk? Het antwoord ligt vaak in een bedrieglijk eenvoudig materiaal: deThermisch geleidende siliconen pad.
Als thermisch managementspecialist met meer dan twintig jaar ervaring heb ik uit de eerste hand gezien hoe de juiste toepassing van dit materiaal een revolutie teweeg kan brengen in het productontwerp en de levensduur. Het is niet alleen een onderdeel; het is je eerste verdedigingslinie tegen thermische degradatie.

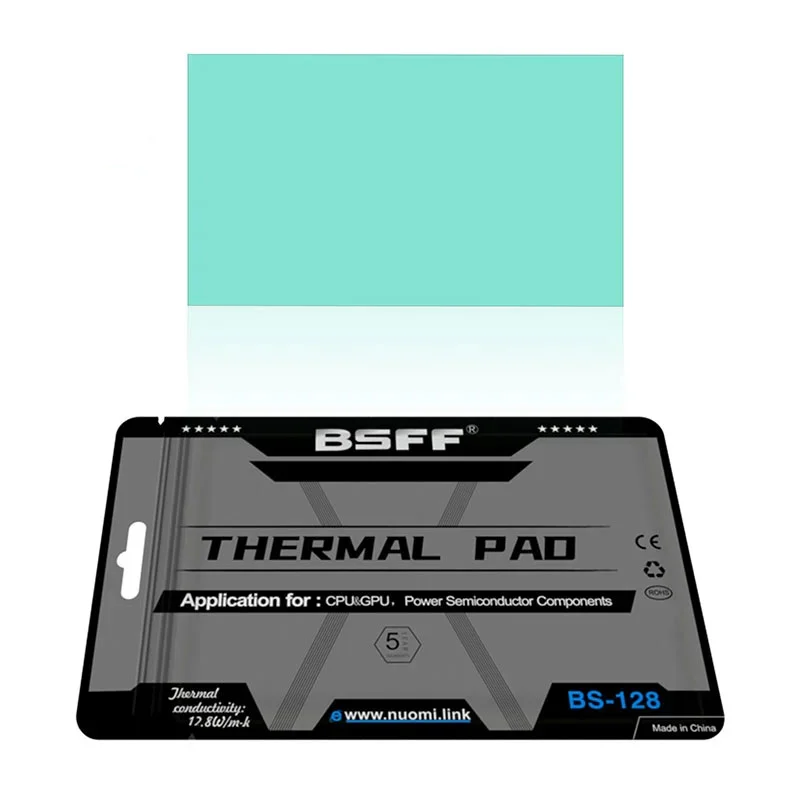

Een thermisch geleidend siliconenkussen is een zacht, soepel en zeer veelzijdig thermisch interfacemateriaal (TIM). Het is ontworpen om de microscopische luchtspleten tussen een warmtegenererende component (zoals een CPU, GPU of vermogenstransistor) en een koellichaam of koeloplossing te overbruggen. Omdat lucht een slechte warmtegeleider is, zorgen deze gaten voor een aanzienlijke thermische weerstand. Het siliconenkussen vult deze holtes op, waardoor de warmte efficiënt wordt afgevoerd van het onderdeel, waardoor optimale bedrijfstemperaturen worden gegarandeerd en de betrouwbaarheid van het apparaat wordt vergroot.
Superieure mogelijkheid om gaten op te vullen:In tegenstelling tot thermische pasta's kunnen pads gemakkelijk grote en ongelijkmatige gaten opvullen, waardoor tolerantievariaties bij de montage worden gecompenseerd.
Elektrische isolatie:Ze bieden een uitstekende elektrische isolatie, voorkomen kortsluiting en houden de warmte onder controle: een cruciale dubbele functie.
Uitzonderlijke veerkracht en herbruikbaarheid:Deze pads bieden een uitstekende weerstand tegen compressie en set-up, wat betekent dat ze hun vorm en prestaties in de loop van de tijd behouden, zelfs na meerdere thermische cycli. Velen kunnen worden hergebruikt tijdens prototyping of reparaties.
Gemak van toepassing en herbewerking:Ze zijn schoon en eenvoudig aan te brengen, waardoor de rommel die gepaard gaat met vloeibare lijmen of thermische vetten wordt geëlimineerd. Dit versnelt de productie en vereenvoudigt het onderhoud.
Duurzaamheid:Bestand tegen weersinvloeden, ozon en vele chemicaliën, waardoor stabiliteit en prestaties op de lange termijn worden gegarandeerd.
Het selecteren van de juiste thermisch geleidende siliconenpad is van het grootste belang. Hier zijn de belangrijkste parameters waarmee u rekening moet houden, gepresenteerd met de duidelijkheid die een professional vereist.
Belangrijkste parameterlijst:
Thermische geleidbaarheid:Gemeten in W/m·K (Watt per meter Kelvin). Dit is de meest kritische eigenschap, die het inherente vermogen van het materiaal om warmte te geleiden aangeeft. Hogere waarden zijn beter voor veeleisende toepassingen.
Hardheid (of zachtheid):Gemeten op de Shore 00-schaal. Een lagere waarde duidt op een zachtere pad, die zich gemakkelijker aanpast aan onregelmatigheden in het oppervlak voor een beter interfacecontact.
Dikte:Het beschikbare scala aan diktes, cruciaal voor het opvullen van de specifieke opening in uw montage.
Doorslagspanning:De elektrische spanning waarbij het materiaal faalt als isolator. Een hogere waarde betekent een betere diëlektrische sterkte.
Volumeweerstand:Een maatstaf voor het elektrisch isolerend vermogen van het materiaal.
Bedrijfstemperatuurbereik:Het temperatuurbereik waarbinnen de pad betrouwbaar zal presteren zonder verslechtering.
Om u in één oogopslag een duidelijke vergelijking te geven, vindt u hier een eenvoudige tabel met een aantal van onze standaard productkwaliteiten bij Nuomi Chemical:
| Productkwaliteit | Thermische geleidbaarheid (W/m·K) | Hardheid (Shore 00) | Diktebereik (mm) | Belangrijke toepassingsfocus |
|---|---|---|---|---|
| NM-TG300 | 3.0 | 50 | 0,5 - 5,0 | Krachtige computers, GPU's |
| NM-TG500 | 5.0 | 60 | 0,5 - 10,0 | Vermogenselektronica, LED-verlichting |
| NM-TG800 | 8.0 | 70 | 0,5 - 3,0 | Servers, telecominfrastructuur |
| NM-TG12 | 12.0 | 80 | 0,5 - 2,0 | Automotive, krachtige IGBT's |
Deze tabel is een startpunt. Bij Nuomi Chemical zijn we gespecialiseerd in het ontwikkelen van op maat gemaakte formuleringen om aan de strengste en uniekste thermische uitdagingen te voldoen.
Vraag: Hoe bepaal ik de juiste dikte voor mijn toepassing?
A:De juiste dikte wordt bepaald door de ruimte die je moet opvullen tussen de warmtebron en het koellichaam. Het wordt over het algemeen aanbevolen om een paddikte te kiezen die iets groter is (bijvoorbeeld 0,5 mm meer) dan de gemeten tussenruimte. Dit zorgt ervoor dat wanneer het geheel wordt vastgemaakt, het kussen lichtjes wordt samengedrukt, waardoor intiem contact op beide oppervlakken ontstaat zonder te veel samengedrukt te worden, wat componenten zou kunnen beschadigen of de effectiviteit van het kussen zou kunnen verminderen. Houd bij uw ontwerp altijd rekening met productietoleranties.
Vraag: Kan een thermisch geleidend siliconenkussentje in een aangepaste vorm worden gesneden?
A:Absoluut. Een van de belangrijke voordelen van thermisch geleidende siliconen pads is het gemak van aanpassing. Ze kunnen nauwkeurig in vrijwel elke vorm of maat worden gestanst, zodat ze passen bij de voetafdruk van uw component. Dit maakt gerichte koeling mogelijk en voorkomt dat er materiaal overhangt dat andere componenten zou kunnen hinderen. Voor het maken van prototypen kunnen ze zelfs met de hand schoon worden gesneden met een scherp mes of scalpel.
Vraag: Wat is het verschil tussen een pad op siliconenbasis en een grafietvel?
A:Hoewel beide worden gebruikt voor thermisch beheer, hebben ze verschillende kenmerken. Thermisch geleidende siliconen pads zijn doorgaans elektrisch isolerend, zachter en uitstekend in het opvullen van driedimensionale gaten. Ze bieden zowel thermische overdracht als mechanische demping. Grafietplaten daarentegen zijn vaak zeer geleidend in de vlakke richting (X-Y-as), maar kunnen door hun dikte (Z-as) minder effectief zijn. Ze zijn ook elektrisch geleidend, wat een nadeel kan zijn bij toepassingen waarbij isolatie vereist is. De keuze hangt geheel af van uw specifieke thermische, elektrische en mechanische eisen.
Het simpelweg hebben van een pad van hoge kwaliteit is niet voldoende; juiste toepassing is essentieel.
Oppervlaktevoorbereiding:Zorg ervoor dat de oppervlakken van zowel de componenten als het koellichaam schoon, droog en vrij van olie, stof of oude thermische materiaalresten zijn.
Zorgvuldige omgang:Verwijder de beschermende voeringen (indien aanwezig) en pak de pad vast bij de randen om besmetting te voorkomen.
Nauwkeurige plaatsing:Lijn de pad zorgvuldig uit over het onderdeel. Eenmaal geplaatst, probeer het niet opnieuw te positioneren, omdat hierdoor luchtbellen kunnen worden vastgehouden.
Veilige montage:Bevestig het koellichaam gelijkmatig en oefen een constante druk uit volgens de aanbevolen compressiekracht voor het kussen. Dit zorgt voor een uniforme interface en optimale thermische overdracht.
Al meer dan twintig jaar loopt het team van Nuomi Chemical (Shenzhen) Co., Ltd. voorop op het gebied van materiaalwetenschap en ontwikkelt het geavanceerde thermische oplossingen voor een wereldwijde klantenkring. Wij begrijpen dat uw thermische uitdaging uniek is. Daarom verkopen wij niet alleen producten; wij bieden partnerschappen.
Onze expertise stelt ons in staat om niet alleen een uitgebreid assortiment standaard thermisch geleidende siliconen pads aan te bieden, maar ook om met u samen te werken aan aangepaste formuleringen. Of u nu een specifiek evenwicht tussen zachtheid en geleidbaarheid nodig heeft, een unieke kleur of een op maat gemaakte gestanste vorm, wij hebben de technische mogelijkheden om dit te realiseren.
Laat thermische uitdagingen uw innovatie niet beperken. Laat ons u helpen koelere, betrouwbaardere en efficiëntere elektronica te bouwen.
Contactwij vandaag omNuomi Chemical (Shenzhen) Co., Ltd.om uw projectvereisten te bespreken en gratis monsters aan te vragen. Laten we samen uw thermische succes realiseren.
